一、用途及特點
單級多旋片式真空泵是真空吸、排車作業中最核心部件，它把密封罐內的空氣抽至一定的真空，使罐內形成負壓，糞液，污水，石油等液體通過管道自動流入罐內達到采收運輸?shù)哪康模黔h(huán)衛吸糞車，吸污車，石油運輸車最佳選擇。
二、結構及工作原理
該泵由箱體、缸套、軸、芯套、葉片等組成，真空泵工作時，靠取力器取得動力，通過軸、芯套內的葉片偏心旋轉，抽出密封罐內的空氣，使至形成負壓，利用大氣壓強與罐內壓強之差將液體吸入罐內。

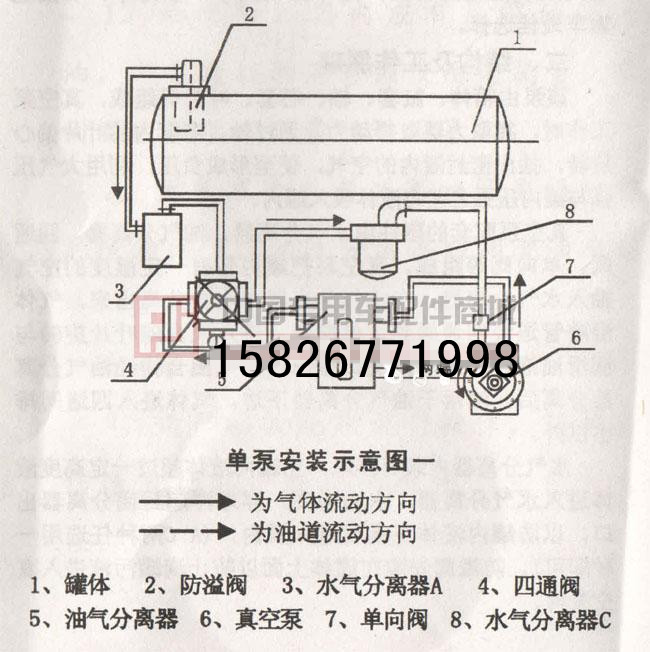

真空泵配套的附件由水氣分離器，油氣分離器，四通閥，單向閥等組成。真空泵把罐內帶有一定濕度的空氣抽入水氣分離器，在水氣分離器中水被分離出來，氣體沿著管道經四通閥至達單向閥，進入泵內隨葉片旋轉與潤滑油混合，再?gòu)呐艢饪谂懦觯蜌饣旌衔锝?jīng)油氣分離器分離后，油落于油氣分離器下邊，氣體進入四通閥排出以外。
水氣分離器內裝有浮球，當罐內液體超過一定高度液體進入水氣分離器，水面增高，浮球浮起封閉分離器出口，以防罐內液體充滿后進入泵內，（A、C兩種任選用一種即可）。防溢閥安裝在罐體上面以防止?jié)M罐污液進入真空泵內。
單向閥安裝在泵吸氣口處，內有密封球，確保泵進口只能吸氣不能排氣，采用水氣分離器C，內有單向閥，可取消防單獨的單向閥。
四通閥是改變管理內氣流方向，吸出罐內的空氣，形成真空或給罐內增壓，排出罐內的液體。（詳見抽氣流動原理圖）
三、主要技術參數
|
型號
|
轉速
r/min
|
抽速率
m3/h
|
真空度
≥mpa
|
軸功率
≤kw
|
安裝尺寸
mm
|
外型尺寸
mm
長×寬×高
|
聯接盤安裝尺寸
mm
|
|
|
底面
長×寬
|
進出氣口
長×寬
|
|||||||
|
XD-16
|
1100
|
16
|
-0.08
|
3
|
4-M12
90×50
|
4-M8
58×58
|
390×210×220
|
4-Φ9
50×62.5
|
|
XD-25A
|
1000
|
25
|
-0.09
|
5
|
4-M12
90×64
|
4-M8
58×58
|
490×225×235
|
4-Φ9
50×62.5
|
|
XD-40/40A
|
900
|
40
|
-0.09
|
8
|
4-M12
120×80
|
4-M8
70×70
|
530×260×265
470×260×265
|
4-Φ9
50×62.5
|
|
XD-63/63A
|
900
|
63
|
-0.09
|
12
|
4-M12
120×80
|
4-M8
70×70
|
530×270×282
470×270×282
|
4-Φ9
50×62.5
|
|
XD-100
|
800
|
100
|
-0.09
|
15
|
4-M16
150×110
|
4-M8
70×70
|
650×295×310
|
4-Φ9
50×62.5
|

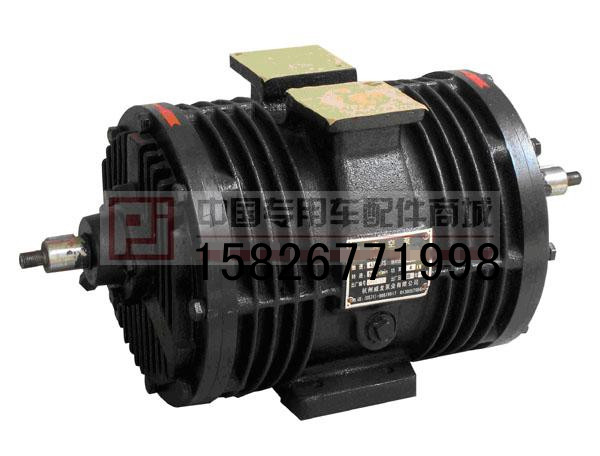

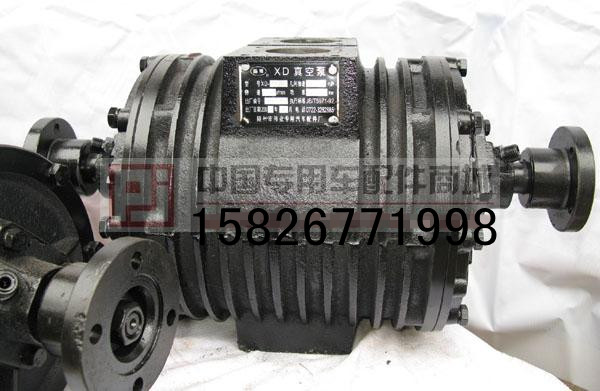

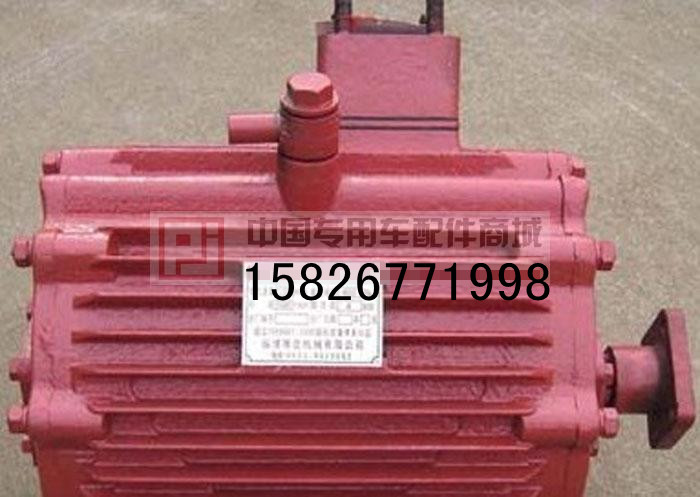

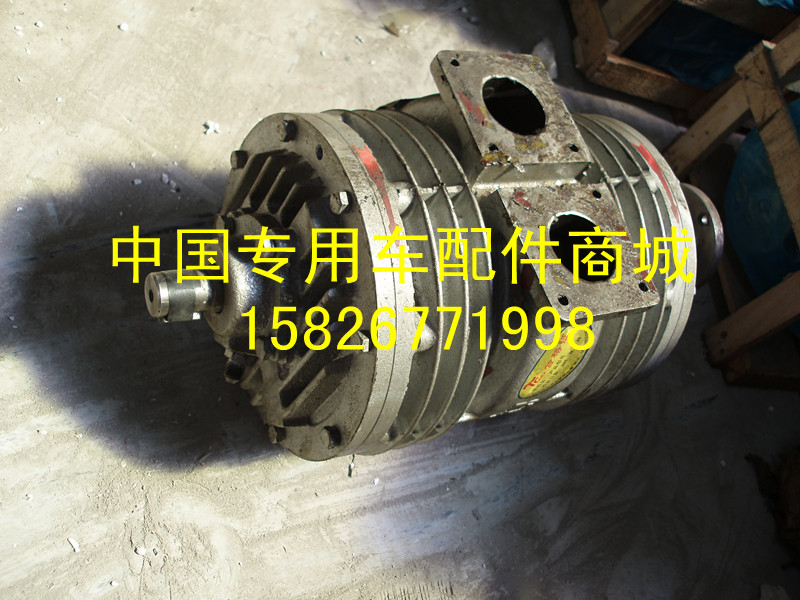

產品圖片：
