名稱： 吸污車真空泵 吸糞車真空泵
- 價格：電話詢價
- 銷售熱線：0722-3598089
- 銷售熱線：186 7228 5525
- 在線客服：
吸污車真空泵 吸糞車真空泵
真空泵 吸污車真空泵 吸糞車真空泵 抽渣車真空泵 專用車真空泵
一、用途及特點
單級多旋片式真空泵是真空吸、排車作業中最核心部件，它把密封罐內的空氣抽至一定的真空，使罐內形成負壓，糞液，污水，石油等液體通過管道自動流入罐內達到采收運輸?shù)哪康模黔h(huán)衛吸糞車，吸污車，石油運輸車最佳選擇。
二、結構及工作原理
該泵由箱體、缸套、軸、芯套、葉片等組成，真空泵工作時，靠取力器取得動力，通過軸、芯套內的葉片偏心旋轉，抽出密封罐內的空氣，使至形成負壓，利用大氣壓強與罐內壓強之差將液體吸入罐內。
真空泵配套的附件由水氣分離器，油氣分離器，四通閥，單向閥等組成。真空泵把罐內帶有一定濕度的空氣抽入水氣分離器，在水氣分離器中水被分離出來，氣體沿著管道經四通閥至達單向閥，進入泵內隨葉片旋轉與潤滑油混合，再從排氣口排出，油氣混合物經油氣分離器分離后，油落于油氣分離器下邊，氣體進入四通閥排出以外。
水氣分離器內裝有浮球，當罐內液體超過一定高度液體進入水氣分離器，水面增高，浮球浮起封閉分離器出口，以防罐內液體充滿后進入泵內，（A、C兩種任選用一種即可）。防溢閥安裝在罐體上面以防止?jié)M罐污液進入真空泵內。
單向閥安裝在泵吸氣口處，內有密封球，確保泵進口只能吸氣不能排氣，采用水氣分離器C，內有單向閥，可取消防單獨的單向閥。
四通閥是改變管理內氣流方向，吸出罐內的空氣，形成真空或給罐內增壓，排出罐內的液體。（詳見抽氣流動原理圖）
三、主要技術參數
型號 | 轉速 r/min | 抽速率 m3/h | 真空度 ≥mpa | 軸功率 ≤kw | 安裝尺寸 mm | 外型尺寸 mm 長×寬×高 | 聯接盤安裝尺寸 mm | |
底面 長×寬 | 進出氣口 長×寬 | |||||||
XD-16 | 1100 | 16 | -0.08 | 3 | 4-M12 90×50 | 4-M8 58×58 | 390×210×220 | 4-Φ9 50×62.5 |
XD-25A | 1000 | 25 | -0.09 | 5 | 4-M12 90×64 | 4-M8 58×58 | 490×225×235 | 4-Φ9 50×62.5 |
XD-40/40A | 900 | 40 | -0.09 | 8 | 4-M12 120×80 | 4-M8 70×70 | 530×260×265 470×260×265 | 4-Φ9 50×62.5 |
XD-63/63A | 900 | 63 | -0.09 | 12 | 4-M12 120×80 | 4-M8 70×70 | 530×270×282 470×270×282 | 4-Φ9 50×62.5 |
XD-100 | 800 | 100 | -0.09 | 15 | 4-M16 150×110 | 4-M8 70×70 | 650×295×310 | 4-Φ9 50×62.5 |

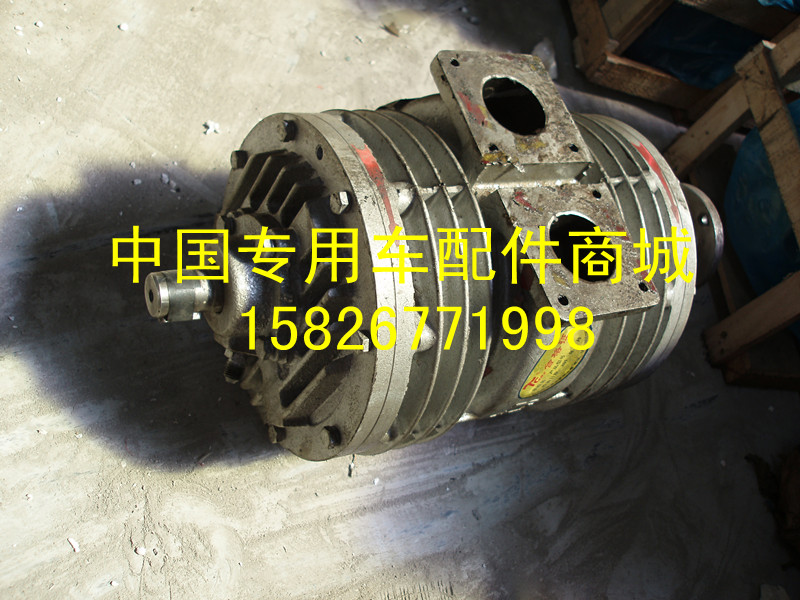

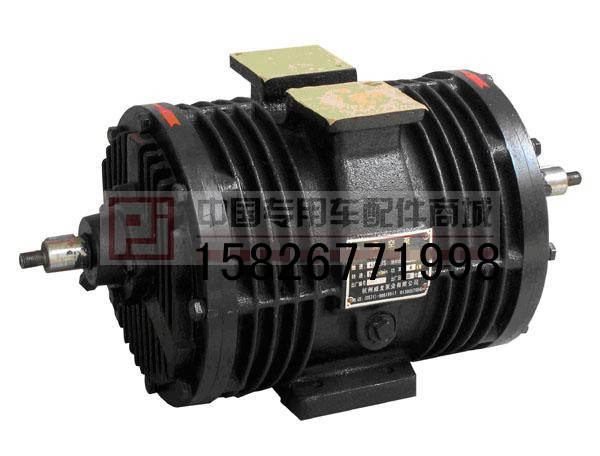

產品圖片：
